Okleiniarka REMA eXpert+ ze wstępnym frezowaniem, cykliną promieniową, zaokrąglaniem krawędzi, polerką
eXpert+ (wstępne frezowanie, cyklina promieniowa, zaokrąglanie krawędzi, polerka)
Model eXpert+ to idealne rozwiązanie dla małych zakładów, które dążą do wysokiej jakości obróbki, a jednocześnie muszą radzić sobie z ograniczoną przestrzenią roboczą.
Oklejarka ta służy do oklejania na gotowo krawędzi elementów meblowych fornirem i obrzeżami z PCV, ABS itp. Maksymalna grubość obrzeża nie może przekraczać 2 mm.
Zastosowano 2 głowice diamentowe.
Pod pojęciem oklejanie na gotowo rozumie się wykonywanie następujących operacji w cyklu automatycznym (wykonanie standardowe):
- Odcięcie obrzeża z krążka. Nożyce gilotynowe odcinają odpowiednie odcinki obrzeża z krążka znajdującego się na odwijaku (max fi krążka – 800mm)
- Wstępne podgrzewanie krawędzi płyty. Podgrzewana jest prowadnica przednia. System ten pozwala osuszyć zbyt wilgotną krawędź płyty, na którą następnie będzie nałożony klej.

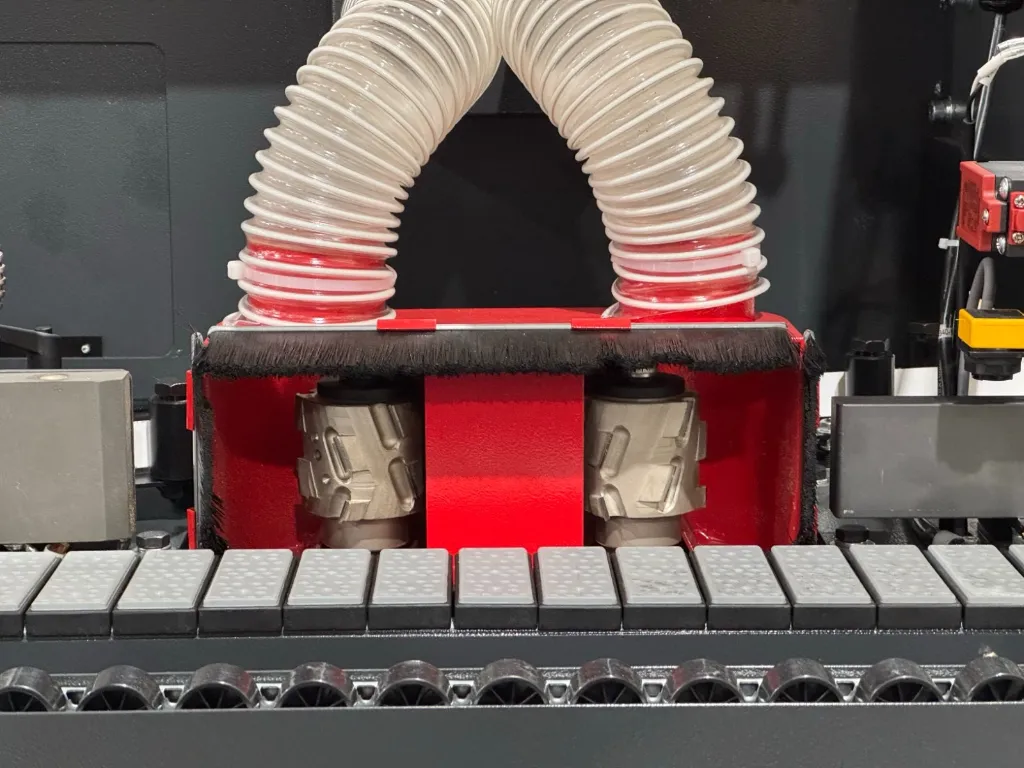

- Wyrównanie krawędzi płyty poprzez frezowanie wstępne. Frezowanie wstępne eliminuje wady występujące przy cięciu płyty, takie jak: brak prostopadłości, ślad po podcinaku, „spuchnięte” od wilgoci krawędzie itp.
Sfrezowanie wzdłużne nadmiarów obrzeża (na równo z płytą)
Frezarka liniowa, która posiada frezy o promieniu 2mm, jednocześnie wykonuje zaokrąglenie krawędzi w stopniu zależnym od grubości obrzeża.

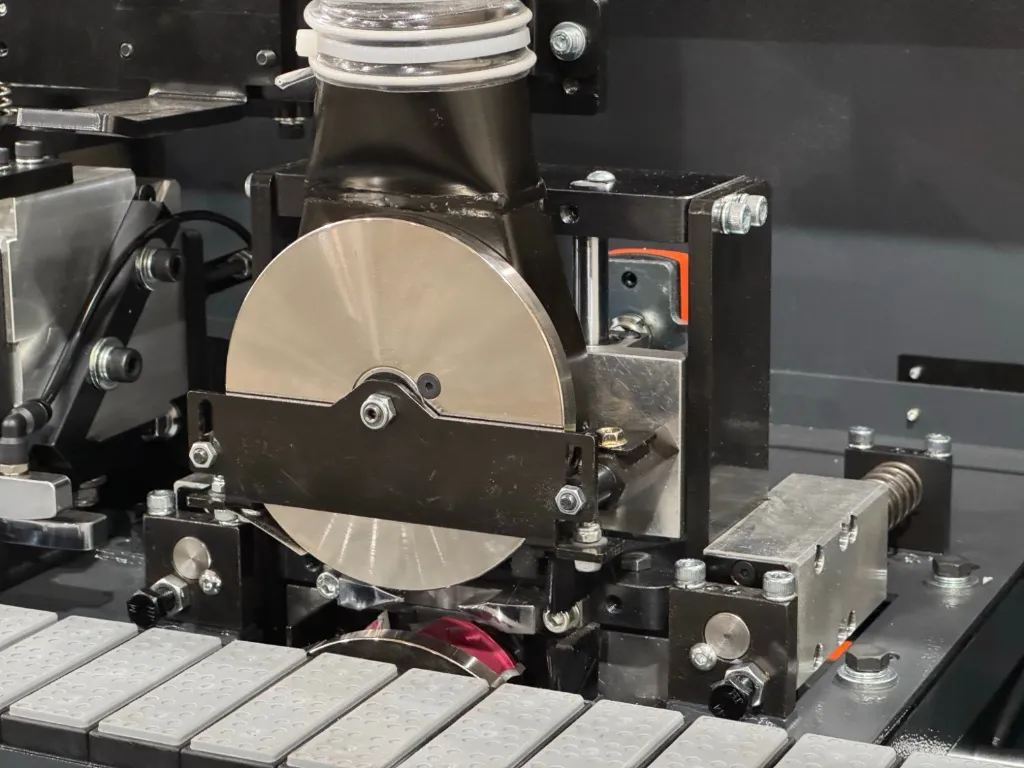

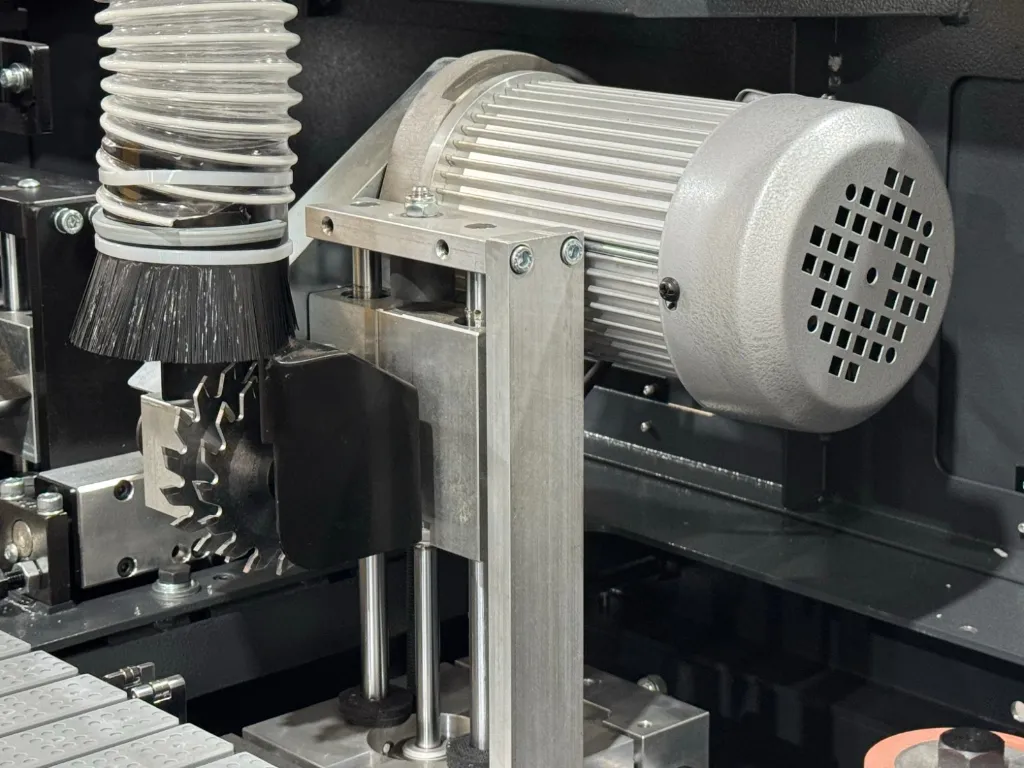

Obcięcie początku i końca obrzeża na równo z płytą
Operacja ta jest realizowana przez obcinarkę 2-piłkową, która obcina najpierw naddatek przedni, po czym dogania tył formatki i obcina tył.

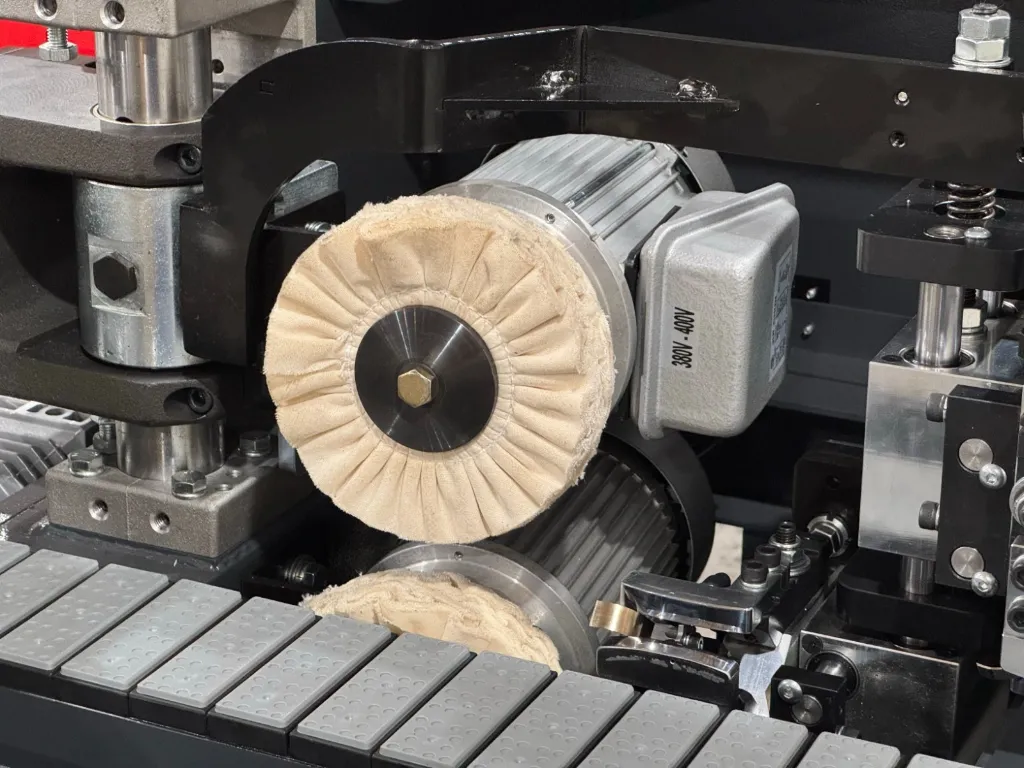

Polerowanie krawędzi obrzeża po frezowaniu
Polerka posiada górny i dolny silnik z tkaninowymi tarczami polerskimi ( fi120/fi20x20 ) z możliwością pochylenia o ok.10 stopni.
Prostoliniowe dosyłanie formatek meblowych, kolejno do poszczególnych zespołów obróbczych, zapewnia posuw mechaniczny składający się z mocnego podajnika łańcuchowego i docisku rolkowego. Gumowe rolki i nakładki łańcucha nie powodują zarysowań nawet na delikatnej fakturze oklejanych płyt (np. płyty lakierowane).

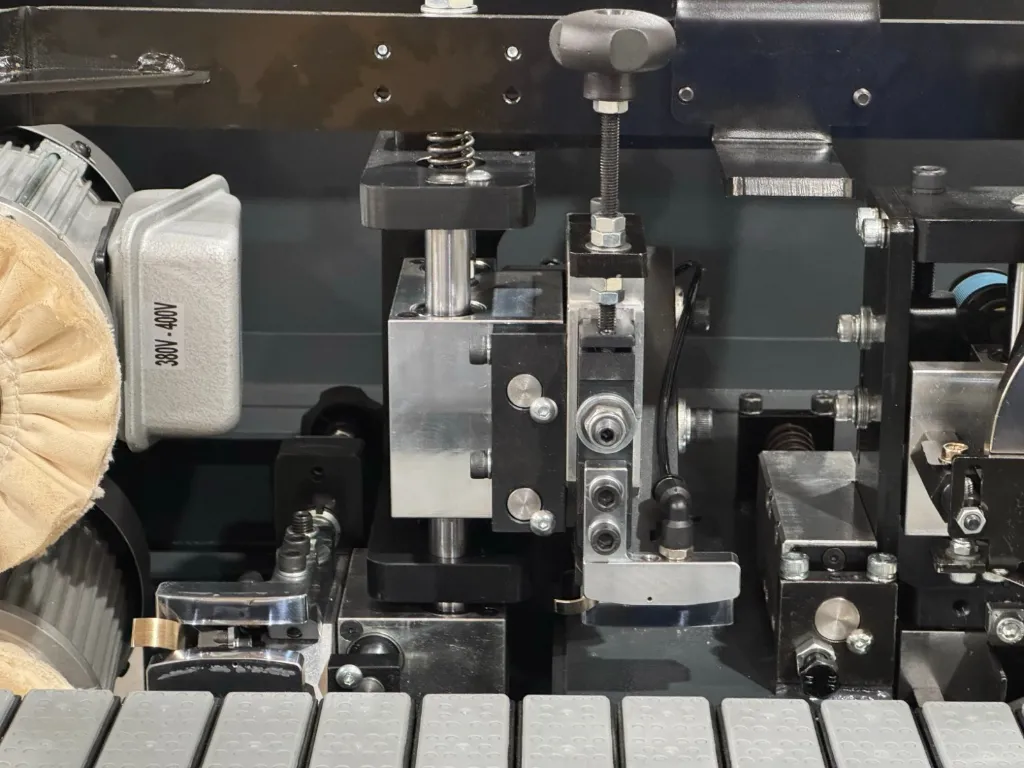

Korekta promienia i usuwanie nadmiaru kleju (cyklina promieniowa)
Wygładza zaokrąglenia po frezarce liniowej. Stosowana wyłącznie do obrzeży z PCV. W prosty sposób daje się mechanicznie wyłączyć nie tracąc swoich ustawień.
Opcja alternatywna, zamiast cykliny polerki:
- cyklina płaska
DANE TECHNICZNE
| Grubość obrzeża | 0,4 – 2 mm |
|---|---|
| Grubość oklejanych płyt | 8 – 45 mm |
| Różnica szerokości obrzeża i grubości płyty | max. 4 mm |
| Minimalna długość oklejanych płyt | 90 mm |
| Minimalna szerokość oklejanych płyt | 90 mm |
| Prędkość posuwu mechanicznego | 7 m/min |
| Temperatura kleju | 130–250°C |
| Pojemność zbiornika | 1,2 l |
| Obroty głowic frezarki wstępnej | 9000 obr./min |
| Wielkość zbierania frezarki wstępnej | 0 – 2 mm |
| Obroty frezów frezarki liniowej | 10.500 obr./min. |
| Promień zaokrąglania | R=2mm |
| Obroty piłek obcinarki | 8800 obr./min |
| Obroty tarcz polerki | 2800 obr./min |
| Moc zainstalowana | 6 kW |
| Ciśnienie sprężonego powietrza | 7 – 8 bar |
| Króciec odciągu | min. 3.500 m3/h fi 100 mm |
| Poszerzona szerokość. stołu (podtrzymka) | 560 mm |
| Wysokość robocza stołu | 856 mm |
| Wymiary (dł. x szer. x wys.) | 3200x1200x1200 mm |
| Masa netto | 500 kg |
Naniesienie kleju na krawędź płyty
Regulowaną warstwę kleju topliwego nanosi wałek klejowy zanurzony w podgrzewanym zbiorniku kleju. Zbiornik jest pokryty teflonem i posiada 5 grzałek o łącznej mocy 1300 W.

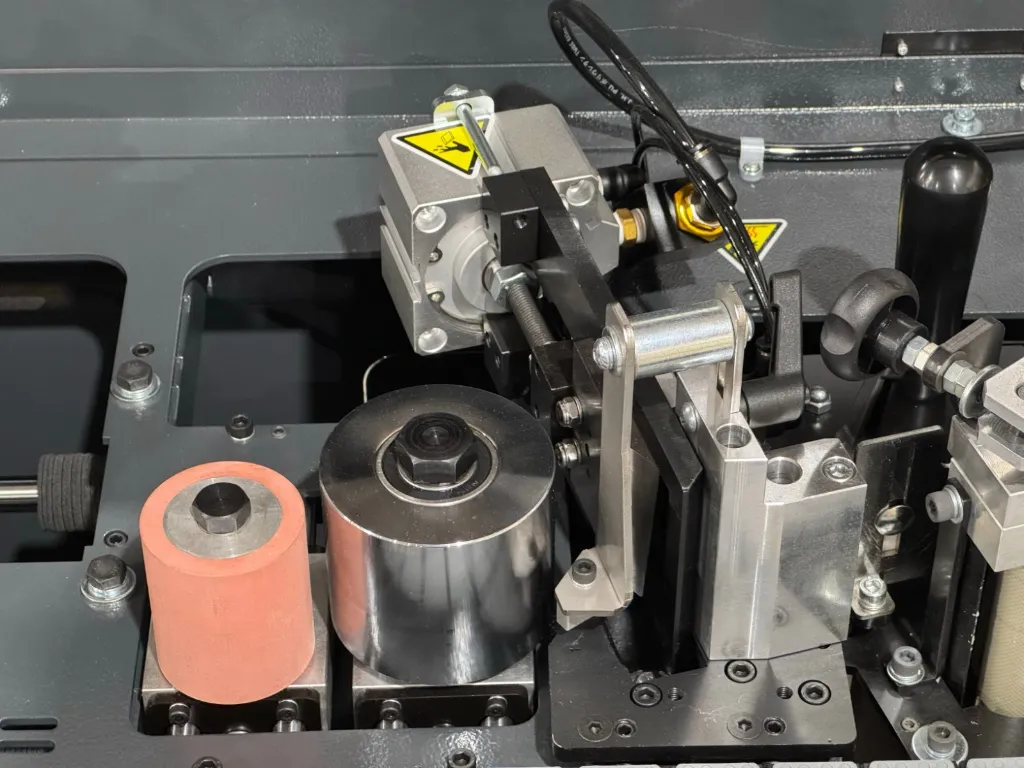

Przyklejanie obrzeża
Dobre wiązanie pomiędzy obrzeżem, a płytą zapewnia zespół 2 rolek dociskowych z regulacją siły docisku i odpowiednio skonfigurowanych
